品牌:優中数控®

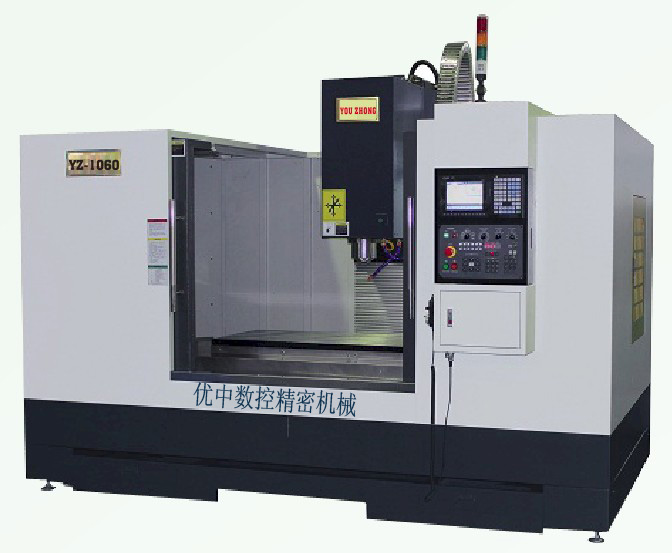

品名:VMC-650/850加工中心
概述:
机床 XY 轴采用线性导轨,Z轴采用矩形淬硬滑动导轨,或全三轴线性导轨,具有高精度、高刚性、高速度、高效率、高可靠性、大扭矩等特点,加工适用范围广。
该系列机床适用于汽车、摩托车、机械制造、缝纫机、电机、仪器仪表等行业的阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序,特别适用加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面,既可用于中小批量多品种加工生产,也可以进入自动线进行批量生产。
使用该系列机床可以节省工艺装备,缩短生产准备周期,保证零件加工质量,提高生产效率。
技术规格:
技术规格 |
单位 |
VMC650L |
VMC850L |
工作台 |
工作台面积(宽X长) |
mm |
500×800 |
500×1000 |
T型槽(数量-尺寸×间距) |
mm |
3-18×144 |
5-18×90 |
允许负载 |
kg |
350 |
450 |
主轴 |
主轴锥孔 |
|
ISO 40 |
ISO 40 |
主轴电机功率(连续/15min.过载) |
kW |
5.5/7.5 |
7.5/11 |
主轴最高转速 |
r/min |
8000 |
8000 |
行程 |
X轴左右行程 |
mm |
600 |
800 |
Y轴前后行程 |
mm |
500 |
500 |
Z轴上下行程 |
mm |
500 |
500 |
主轴端至工作台面距离 |
mm |
110-610 |
110-610 |
主轴中心至立柱导轨距离 |
mm |
560 |
560 |
进给 |
X、Y轴快速移动速度 |
m/min |
24 |
24 |
Z轴快速移动速度 |
m/min |
15 |
15 |
最大切削进给速度 |
mm/min |
10000 |
10000 |
刀库 |
刀库容量 |
pcs |
16/20/24 |
16/20/24 |
最大刀具重量 |
kg |
8 |
8 |
精度 |
定位精度(JIS) |
mm |
±0.008 |
±0.008 |
重复定位精度(JIS) |
mm |
±0.003 |
±0.003 |
其它 |
气源流量 |
L/min |
250 |
250 |
气压 |
MPa |
0.6 |
0.6 |
机床毛重 |
kg |
6000 |
6500 |
机床净重 |
kg |
5500 |
6000 |
外形尺寸 |
mm |
2400x2300x2300 |
2700x2450x2600 | |
